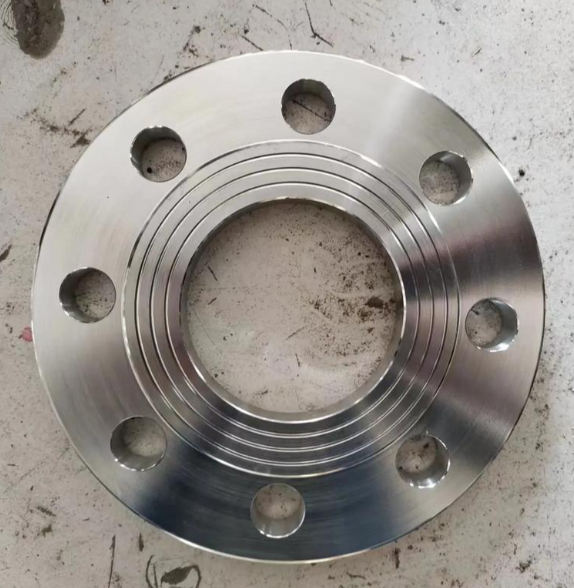

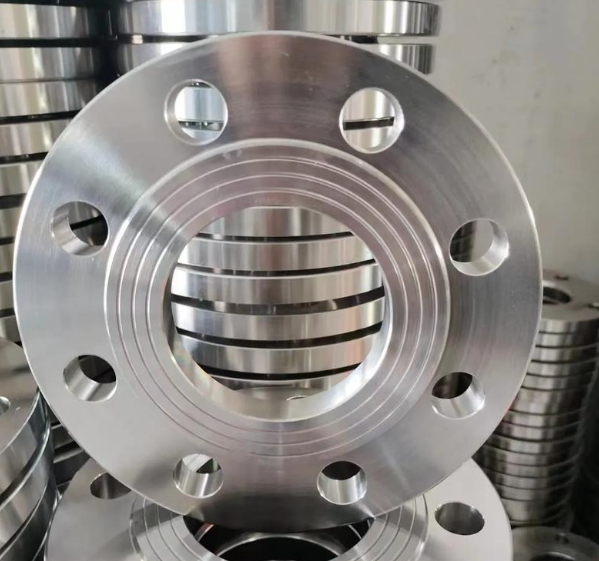

不锈钢法兰
不锈钢法兰是一种盘状连接件，用于管道与管道之间、或管道与阀门、设备之间的可拆卸连接。法兰上设有螺栓孔，通过螺栓紧固并配合密封垫片实现密封连接。
常用材质
不锈钢法兰的材质选择主要依据工作介质的腐蚀性和工况条件：
| 材质牌号 | 主要特性 | 典型应用场景 |
|---|---|---|
| 304 | 耐腐蚀性能良好，应用较为广泛 | 供水、一般化工、食品加工、普通流体输送 |
| 304L | 低碳含量，焊接后耐晶间腐蚀性能较好 | 对焊接性能要求较高的场合 |
| 316 | 添加钼（Mo）元素，耐蚀性和耐高温强度较好，屈服强度不低于310MPa | 化工设备、食品工业、沿海设施、海水环境 |
| 316L | 低碳+钼元素，兼具耐腐蚀性和焊接性能 | 制药、海洋工程、苛酷腐蚀环境 |
产品类型
不锈钢法兰按结构形式和连接方式可分为多种类型，适应不同的安装条件和压力等级：
| 法兰类型 | 简称 | 连接方式 | 主要特点与适用场景 |
|---|---|---|---|
| 带颈对焊法兰 | WN | 对焊 | 与管道对接焊接，适用于高温、高压及重要工况 |
| 带颈平焊法兰 | SO | 角焊 | 带短颈，焊接强度高于板式平焊，适用于中压工况 |
| 板式平焊法兰 | PL | 角焊 | 结构简单，成本较低，适用于低压常温管道 |
| 承插焊法兰 | SW | 承插焊 | 管道插入承口焊接，适用于小口径高压管道 |
| 螺纹法兰 | TH | 螺纹连接 | 无需焊接，安装拆卸方便，适用于低压小口径场合 |
| 盲板法兰 | BL | — | 用于封堵管道端口，又称法兰盖 |
| 松套法兰 | LJ | — | 法兰可旋转，便于螺栓孔对中，适用于大口径或需频繁拆装场合 |
执行标准
不锈钢法兰可按以下国内外标准组织生产和检验：
国家标准（GB）：GB/T 9112~9124-2010《钢制管法兰》系列标准，涵盖法兰类型与参数、整体法兰、对焊法兰、带颈平焊法兰、板式平焊法兰、法兰盖等13项标准
化工行业标准（HG）：HG20592-2009（PN系列）、HG20615-2009（Class系列）
机械行业标准（JB）：JB/T 81-94、JB/T 79-94等
美国标准（ANSI/ASME）：ANSI B16.5（Class 150、300、600、900、1500、2500）
日本标准（JIS）：JIS 5K、10K、16K、20K等
德国标准（DIN）：DIN 2573、2576、2631、2632等
规格与压力等级
| 项目 | 参数范围 |
|---|---|
| 公称通径 | DN10 – DN5000（部分规格可至DN6000） |
| PN系列压力等级 | PN2.5、PN6、PN10、PN16、PN25、PN40、PN63、PN100、PN160、PN250、PN320、PN400 |
| Class系列压力等级 | Class 150、300、600、900、1500、2500 |
| 日标压力等级 | 5K、10K、16K、20K、30K、40K、63K |
成型工艺
不锈钢法兰的主要生产工艺包括锻造、铸造、割制和卷制四种：
| 成型工艺 | 特点 |
|---|---|
| 锻造 | 组织致密，力学性能较好，适用于高压重要工况 |
| 铸造 | 成本较低，适用于一般工况 |
| 割制 | 从板材切割加工，适用于大尺寸法兰 |
| 卷制 | 适用于大口径厚壁法兰 |
密封面形式
不锈钢法兰的密封面主要有以下几种形式：
突面（RF）：最常用形式，适用多种压力等级
平面（FF）：适用于低压工况
环连接面（RTJ）：适用于高压、高温工况，密封性能较好
应用领域
不锈钢法兰因其耐腐蚀、耐高低温、密封可靠的特性，广泛应用于以下行业：
石油、化工、天然气管道系统
城镇供水、消防、暖通管道系统
食品、饮料、制药等卫生级管道
锅炉压力容器、电力、造船
环保、水处理、冶金、机械制造
选型参考
常温清水、一般气体管道 → 可选用304材质板式平焊法兰（PL）
中压化工、蒸汽管道 → 可选用304/316带颈平焊法兰（SO）
高压、高温、重要工况 → 可优先考虑316/316L带颈对焊法兰（WN）
腐蚀性介质、海水环境 → 宜选用316或316L材质
小口径、需频繁拆装 → 可选用螺纹法兰
管道端口封堵 → 选用盲板法兰（BL）
