碳钢异径管
碳钢异径管（又称大小头）是管道系统中用于连接不同管径管道的一种变径管件，主要实现管径的过渡连接，适用于流体流量变化、泵入口防汽蚀及仪表设备接口配套等场景。按两端中心线是否重合，分为同心异径管和偏心异径管两种类型。
产品分类
| 类型 | 结构特征 | 主要用途 |
|---|---|---|

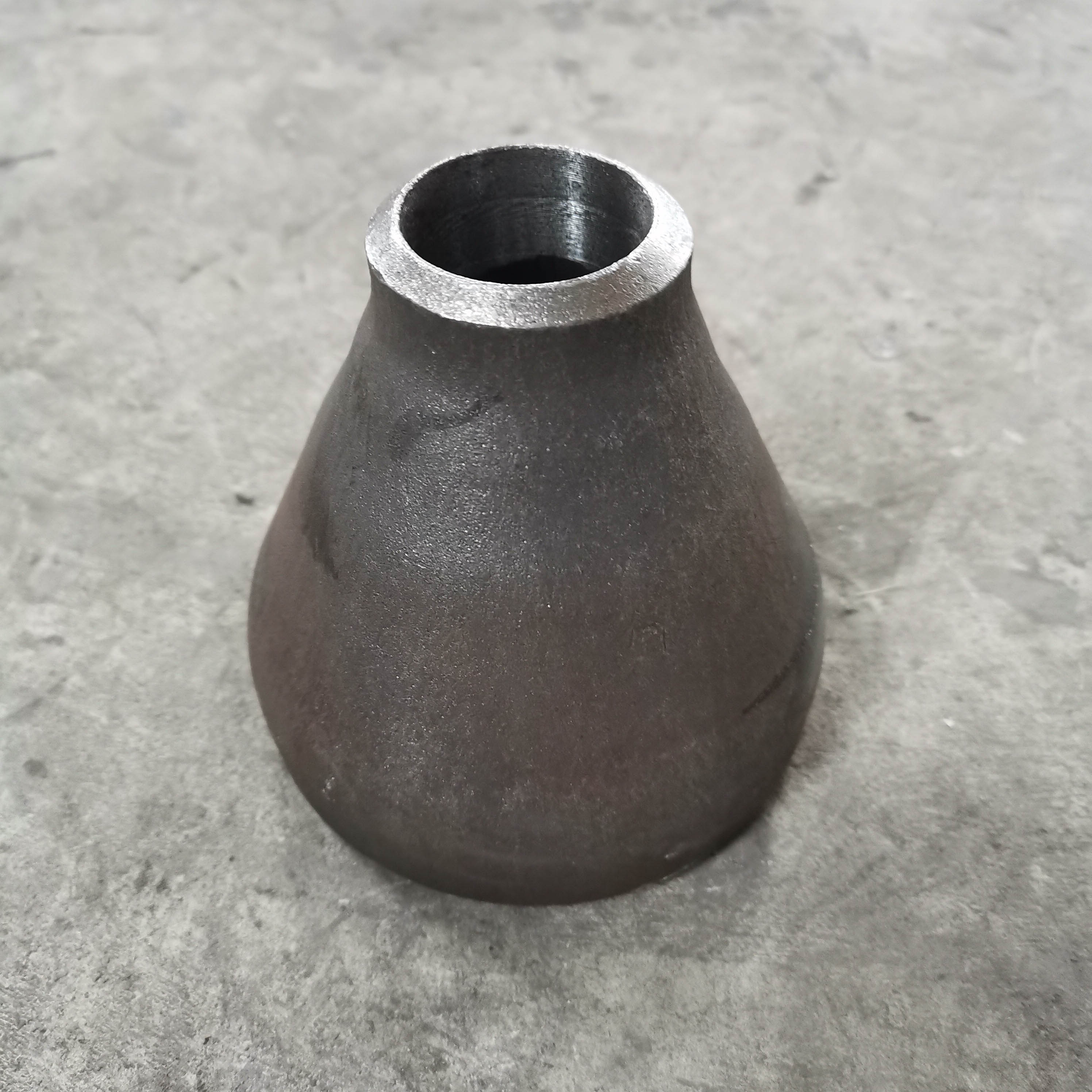

| 同心异径管 | 大端与小端的圆心位于同一轴线上 | 适用于垂直管道，变径处两端投影为同心圆 |
| 偏心异径管 | 大端与小端的中心线平行但不重合，小端内切于大端 | 适用于水平管道，可避免气液介质残留，便于管道支撑 |
常用材质
碳钢异径管的主要材质牌号如下：
| 材质牌号 | 主要特性 | 典型应用场景 |
|---|---|---|
| 10#、20# | 塑性和焊接性能较好 | 一般流体输送管道 |
| Q235A | 应用较为广泛的普通碳素钢 | 一般工程结构用管道 |
| Q345（16Mn） | 强度较高，综合力学性能较好 | 中高压管道、石油天然气管道 |
| A105 | 美标锻件用碳钢 | 高压法兰及管件配套 |
执行标准
碳钢异径管可按以下国内外标准组织生产和检验：
国家标准：GB/T 12459《钢制对焊管件 类型与参数》、GB/T 13401《钢制对焊管件 技术规范》
石油天然气行业标准：GB/T 29168.2《石油天然气工业 管道输送系统用管件》（适用于碳钢和低合金钢对焊连接管件的制造和检验）
行业标准：SH/T 3408（石油化工钢制对焊无缝管件）、SH/T 3409（石油化工锻钢制承插焊管件）
国外标准：ASME/ANSI B16.9（美国机械工程师协会）、DIN（德国标准）、JIS（日本标准）
成型工艺
碳钢异径管的主要成型工艺包括：
| 成型工艺 | 特点 |
|---|---|
| 缩径压制 | 将管坯放入成形模中，通过轴向压制使金属沿模腔收缩成形，根据变径大小分为一次或多次压制 |
| 扩径压制 | 采用小于大端直径的管坯，用内冲模沿管内径扩径成形，适用于变径较大的情况 |
| 缩径加扩径合并使用 | 根据材料和产品成形需要，两种工艺结合使用 |
| 冲压成形 | 用钢板为原料，通过冲模冲压拉伸成形，适用于部分规格产品 |
在缩径或扩径成形过程中，根据材料和变径情况确定采用冷压或热压。通常情况下优先采用冷压，但对多次变径引起加工硬化、壁厚偏厚或合金钢材料的情况，宜采用热压。
规格与压力等级
| 项目 | 参数范围 |
|---|---|
| 公称通径 | DN15 – DN1200（部分产品规格为3/4"×1/2"至48"×40"） |
| 适用壁厚范围 | 2mm – 45mm |
| 压力壁厚等级 | Sch5s、Sch10s、Sch10、Sch20、Sch30、Sch40s、STD、Sch40、Sch60、Sch80s、XS、Sch80、Sch100、Sch120、Sch140、Sch160、XXS，共17种，其中STD和XS最为常用 |
尺寸允差参考：异径管的圆度不应大于相应端外径的1%，且允许偏差为±3mm。
以上为部分规格参照，其他规格可联系厂家确认。
应用领域
碳钢异径管因其强度较高、成本相对经济的特性，广泛应用于以下行业：
石油、化工、天然气管道系统
城镇供水、供热管道系统
电厂、锅炉及蒸汽管道
造船、水利工程
泵入口管道及控制阀、流量计配套连接
选型参考
垂直管变径 → 可选用同心异径管
水平管变径，防止介质残留 → 可选用偏心异径管
泵进口管道，防止汽蚀 → 可选用偏心异径管
常温清水、一般气体管道 → 可选用Q235A或20#材质
中高压管道、蒸汽管道 → 可优先考虑Q345B材质
大口径变径 → 可选用缩径加扩径合并成形工艺
